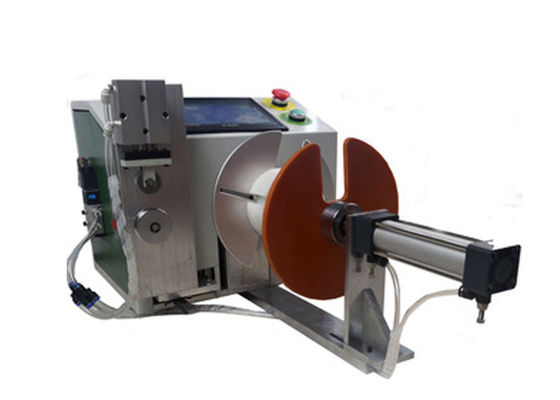

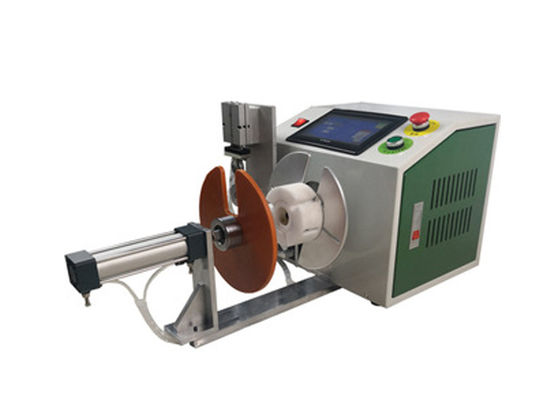

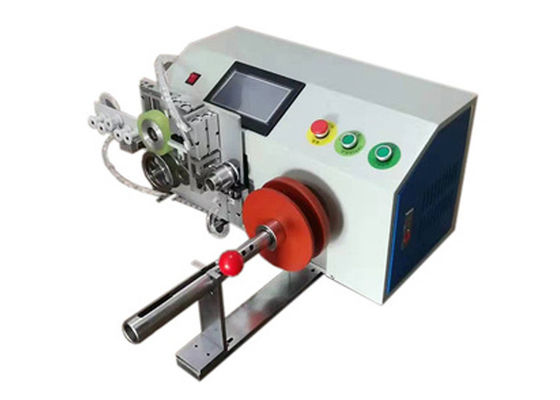

Dostosowane rozstawy 50 - 200 mm Automatyczne urządzenie do nawijania maszyny do nawijania

Automatyczna maszyna do nawijania Maszyna do nawijania Maszyna do nawijania Sprzęt do nawijania można dostosować

Technologia podstawowa półautomatycznej nawijarki i bindownicy:

Przemysł drutowy jest bardzo i pracochłonny;Przewody prądu przemiennego i prądu stałego muszą być zwykle nawijane ręcznie i wiązane wiązaniami, co jest niezwykle nieefektywne i pochłania dużą ilość zasobów ludzkich.

Celem wzoru użytkowego jest dostarczenie prostej i wydajnej półautomatycznej maszyny do nawijania i wiązania drutu, która może automatycznie zwijać druty w wiązki i automatycznie skręcać taśmę wiążącą.Wzór użytkowy składa się z elementu ramy, elementu uzwojenia, elementu zaciskowego, elementu podającego, elementu przesuwającego drut, elementu skręcającego i panelu interfejsu człowiek-maszyna.W elemencie ramy znajdują się pewne elementy elektryczne i przewody sterujące do sterowania elektrycznego.Na elemencie ramy znajdują się elementy uzwojenia, element zaciskowy, element podający, element przesuwający drut, element skręcający i panel interfejsu człowiek-maszyna. Kolumna nawojowa i rowek zaciskowy są zainstalowane na obrotnicy;zespół zaciskowy jest wyposażony w zaciskową rolkę napinającą zamocowaną na suwaku zaciskowym i zamontowaną na zaciskowym stole przesuwnym;zespół podający wyposażony jest w koło podające taśmę i nóż do odcinania taśmy, które są zamontowane na przesuwnym stole podającym;pazur pneumatyczny do zaciskania taśmy jest umieszczony przed przesuwnym stołem podającym, a rolka taśmy jest umieszczona za przesuwnym stołem podającym;zespół przesuwania drutu jest wyposażony w zespół nawijający i zespół podający. Dwie pary mechanicznych pazurów pneumatycznych zamocowane na stole przesuwnym w osi z i zainstalowane na połączonym stole przesuwnym osi x i osi y;zespół skręcanego drutu jest wyposażony w łapy powietrzne skręcanego drutu z osią obrotu, zamocowane na stole przesuwnym w osi Z i zainstalowane na przesuwnym stole translacyjnym.Zespół ramowy urządzenia jest wyposażony w zespół nawijający, zespół zaciskowy, zespół podający, zespół przesuwny, zespół skręcający i panel interfejsu człowiek-maszyna, który ma prostą konstrukcję, jest wygodny w użyciu, naprzemienna operacja nawijania i wysoka wydajność;w aspekcie sterowania do sterowania przyjęto programowalny sterownik logiczny PLC, który ma prosty interfejs operacyjny, ogólne programowanie i prostą konserwację.Wystarczy go ustawić zgodnie z różnymi programami, a mianowicie może zwijać i wiązać różne przewody.

Charakterystyka funkcji półautomatycznej nawijarki i bindownicy

Ta maszyna jest odpowiednia do kabla zasilającego AC, kabla zasilającego DC, kabla USB do transmisji danych, kabla wideo, kabla HDM o wysokiej rozdzielczości i innych linii transmisyjnych.Można go skręcać w wiązki z powlekanym żelaznym rdzeniem.Może być również stosowany w innych branżach, takich jak wieszaki na ubrania itp.

Pracownicy muszą tylko naprawić koniec nici, użyć przełącznika nożnego do nawijania nici, a następnie wyjąć ją i włożyć do otworu wiążącego, aby automatycznie związać taśmę.Cały proces zajmuje tylko 4-5 sekund.Maszyna może ustawić długość drutu i liczbę zwojów oraz zliczyć wyjście.Ta maszyna przyjmuje sterowanie programem PLC, wyświetlacz tekstowy do ustawiania parametrów, łatwy w obsłudze.Może zmniejszyć zmęczenie pracowników, poprawić wydajność pracy i zaoszczędzić remis.

Parametry techniczne nawijarki i bindownicy półautomatycznej

Model: półautomatyczna nawijarka i bindownica kar-120p

Długość krawata: 80-140mm

Średnica paska: 10-30mm

Szybkość wiązania: 1 sekunda

Rozstaw uzwojeń: 50-200 mm

Prędkość nawijania: 1-10 regulowana

Zasilanie: ac220v50 / 60Hz

Rozmiar maszyny: 700 × 550 × 400 mm

Waga: 45 kg
